Желобонакатчики VOLL - выбор, эксплуатация и обслуживание

Желобонакатчики или станки для накатки желобков – это специализированное оборудование для создания канавок (желобков) на концах стальных труб, которое позволяет монтировать трубопроводные системы с помощью фитингов без использования сварки. Соединение типа "грувлок" относится к муфтовым и состоит из манжеты и скрепляющего зажима. Манжета изготавливается из термостойкого и химически стойкого полимера. Она устанавливается на желобки по краям соединяемых труб и стягивается зажимом. Исключительно высокая надежность порой превышающая аналогичные показатели у сварных и фланцевых соединений. Чем больше давление жидкости в трубе на манжету, тем она надежнее герметизирует соединение.

Область использования и преимущества соединения грувлок

Бессварные трубопроводы используются во многих высокотехнологичных производствах, для перекачки химических жидкостей и в системах утилизации. Особое место отводится им при монтаже спринклерных систем пожаротушения.

Соединение типа грувлок особенно востребованы в строительстве и промышленности благодаря высокой скорости монтажа и устойчивости к вибрациям.

Основные сферы применения:

• • системы пожаротушения и кондиционирования
• • системы водоснабжения и отопления
• • на химических производствах и технологических линиях, где важна устойчивость к агрессивным средам
• • в сейсмоопасных зонах на сложных участках, а также для канализации и ливневых стоков
• • холодильные установки и системы кондиционирования
• • в фармацевтическая и пищевая промышленность
• • в энергетика (теплообменники и паропроводы)

Преимущества грувлочных соединений

• • скорость монтажа: установка муфты в 2–6 раз занимает меньше времени, чем сварка или сборка фланцев. Не требуется сложное оборудование или специальное обучение.
• • разъёмность – легкий монтаж и демонтаж. Соединение можно разобрать без повреждения труб и фитингов. Муфты и уплотнители пригодны для повторного использования (если не повреждены). Значительно упрощается модернизация и переконфигурация трубопроводов.
• • надежность и герметичность. Допустимое давление в трубопроводе может достигать 50-60 бар. Соединение устойчиво к гидроударам и пульсациям давления.
• • отсутствие сварки позволяет проводить работы в пожароопасных и взрывоопасных зонах.
• • долговечность и устойчивость к внешним воздействиям. Срок службы чугунной муфты достигает 50 лет, а уплотнительную прокладку можно менять каждые 20-25 лет.
• • минимальное обслуживание после монтажа. Не требуется постоянная подкрутка болтов или контроль затяжки. Визуальный контроль раз в несколько лет для оценки состояния соединения.
• • экономическая эффективность – снижение трудозатрат и сроков монтажа, минимизация простоев при ремонте, минимальные затраты на обслуживание в долгосрочной перспективе.

Особенности желобонакатчиков VOLL

• • накатные и опорные ролики выполнены из специальной легированной стали, которая обеспечивает высокую износоустойчивость.
• • мощные индукционные электродвигатели гарантируют высокую производительность
• • регулировка глубины желобка позволяет получать канавки с высокой степенью точности
• • низкий уровень шума и вибрации минимизирует вредное воздействие на оператора
• • компактная и устойчивая конструкция делает работу эффективной и безопасной

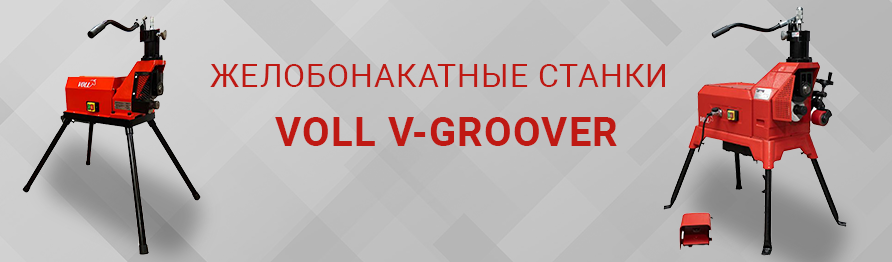

Компания Voll производит несколько моделей желобонакатчиков, которые отличаются размерным диапазоном накатки.
Модель VOLL V-Grover 1 ¼ - 6. Накатка желобков на трубах ø 1 1/4" – 6″.
Модель VOLL V-Grover 1 – 8. Накатка желобков на трубах ø 1" – 8″.
Модель VOLL V-Grover 1 – 12. Накатка желобков на трубах ø 1" – 12″.

Желобонакатный станок VOLL V- Groover 1 ¼ - 6 - надежное устройство для накатки желобков на стальных трубах диаметром 1.1/4" - 6" с толщиной стенки 3 - 10 мм. Мощность электрического двигателя 450 Вт (~220 В). Скорость вращения шпинделя 24 об/мин. Регулировка прижимных роликов выполняется без инструмента. Винт регулировки позволяет получить желобок с высокой степенью точности. Поставляется с опорой для труб.

Желобонакатный станок VOLL V- Groover 1 - 12 - профессиональное устройство для накатки желобков на стальных трубах диаметром 1" - 12" с толщиной стенки 3 - 10 мм. Мощность электрического двигателя 1 100 Вт (~220 В). Скорость вращения шпинделя 24 об/мин. Регулировка прижимных роликов выполняется без инструмента. Винт регулировки позволяет получить желобок с высокой степенью точности. Поставляется с опорой для труб.

Преимущества желобонакатных станков VOLL

• • надежность и долговечность. Станки изготовлены из высококачественных материалов и комплектующих.
• • точность и качество накатки. Станки обеспечивают высокую точность накатки желобков, гарантируя надежное и герметичное соединение труб.
• • удобство и простота эксплуатации. Станки VOLL отличаются удобной конструкцией и простым управлением.
• • сервисная поддержка. Компания VOLL обеспечивает качественную сервисную поддержку своей продукции, включая гарантийное обслуживание, поставку запасных частей и обучение персонала.

		VOLL V-Groover 1¼-6		VOLL V-Groover 1-8		VOLL V-Groover 1-12
Артикул		2.24006		2.24008		2.24112
Мощность		0,45 кВт		0,75 кВт		1,1 кВт
Напряжение		220В		220В		220В
Диаметр трубы		1¼ - 6"		1 - 8"		1 - 12"
Частота вращения		24 об/мин		24 об/мин		24 об/мин
Габариты		700x400x630		700x400x630		880x430x810
Вес		80 кг		80 кг		140 кг

Эксплуатация и уход
Основные правила эксплуатации

• • пред началом работы убедитесь, что станок установлен на ровной устойчивой поверхности, а труба надежно зафиксирована в регулируемой опоре.
• • характеристики трубы. Не рекомендуется выполнять накатку, если твердость трубы превышает 150 НВ по Бринеллю. Обязательно проверьте допустимую толщину стенки трубы по инструкции.
• • ежедневно очищайте ведущий ролик с насечками (рифлением) от металлической стружки и грязи для его надежного сцепления с трубой
• • регулярно проверяйте уровень масла в гидронасосе и следите, чтобы не было подтеков масла
• • накаточный и ведущий ролик подвержены износу. При первых признаках износа их следует заменить, чтобы исключить брак при накатке.

Процесс накатки

• • подготовка трубы. Концы трубы должны быть отрезаны ровно с помощью трубореза. Внутренние и внешние сварные швы или ребра следует выровнять с поверхностью трубы на расстояние не менее 5 см от торца трубы.
• • зафиксируйте трубу в станке
• • с помощью винта регулировки глубины установите нужную глубину желоба
• • включите вращение трубы и плавно подавайте с помощью гидронасоса накатывающий ролик
• • продолжайте накатку пока регулировочный винт не упрется в корпус станка. Сделайте еще 2 полных оборота, чтобы выровнять и зачистить дно канавки по всей окружности.

Хранение оборудования

Правильное хранение – это важное условие для сохранения работоспособности оборудования на долгие годы работы. Правило первое:

• • сухое помещение. Храните станок в сухом, закрытом помещении с нормальной влажностью. Длительное воздействие влаги приводит к коррозии узлов и механических частей оборудования.
• • защита от ржавчины. При длительном хранении рекомендуется нанести на металлические поверхности тонкий слой консервационной смазки.
• • работа на улице. Использовать станок на строительной площадке рекомендуется под навесом, для защиты от осадков. Допускается использование водонепроницаемого чехла. Наилучший вариант – заносить станок на ночь в сухое помещение.

  Заключение

  Желобонакатчики VOLL являются профессиональным оборудованием для создания канавок на стальных трубах, при монтаже трубопроводных систем без использования сварки. Процесс накатки канавок гарантирует целостность трубы и ее герметичность после монтажа. Конструкция желобонакатчика отличается прочностью и надежностью. Качество результата – это аккуратные и точные желобки. Возможность работы с широким диапазоном диаметров труб, быстрая перенастройка и устойчивость к полевым условиям делают желобонакатчики Voll практичным выбором профессионалов. Оборудование особенно эффективно при регулярном выполнении грувлочных соединений в системах пожаротушения, водоснабжения и промышленных трубопроводах.
