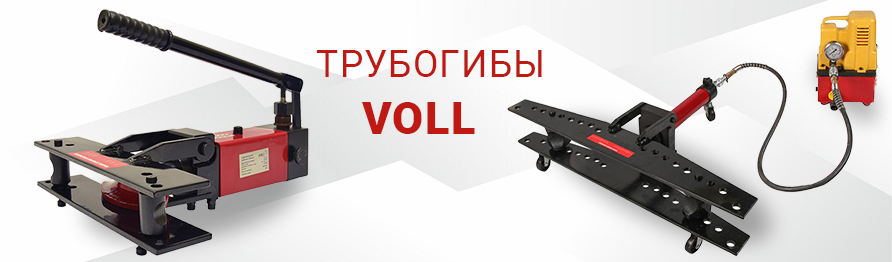

Трубогибы VOLL - сравнение популярных моделей

Трубогиб – это устройство, предназначенное для гибки труб под заданным углом без разрушения структуры материала и существенного изменения сечения. Современные трубогибы позволяют гнуть трубы на угол до 90° (некоторые модели — до 180°), работать с трубами диаметром от 6 мм до 108 мм и более (в зависимости от типа станка), обрабатывать трубы из разных материалов (металлов и полимеров).

Трубогиб обеспечивает плавную деформацию трубы без складок, вмятин, гофр и других дефектов, сохранение внутреннего сечения трубы (важно для трубопроводов с жидкостями и газами), точность угла и радиуса изгиба (особенно критично в серийном производстве), минимизацию сварных соединений.

Основные области использования трубогибов

• • строительство и ремонт: прокладка водопроводов и газопроводов, монтаж отопительных и вентиляционных систем. Ремонт вышеперечисленных коммуникаций
• • производство металлоконструкций: изготовление ограждений, перил, поручней, козырьков, каркасов для мебели, тренажеров, спортивных комплексов
• • судостроение и автостроение: выпуск элементов выхлопных и топливных систем, монтаж систем водоснабжения и вентиляции на судах, изготовление рам мотоциклов и другой техники
• • бытовое и мелкое производство: домашние проекты и работа в небольших мастерских и сервисах

Типы трубогибов

Модельный ряд трубогибов Voll представлен несколькими сериями: ручные гидравлические трубогибы, электрические гидравлические трубогибы и чисто ручные трубогибы (без гидравлики). Они различаются по типу привода и максимальному диаметру обрабатываемых труб.

Ручной гидравлический трубогиб VOLL V-Bend 1. Точная ручная гидравлическая холодная гибка на угол до 90° стальных труб диаметром 1/2″ - 1″, с толщиной стенки 2,75-3,5 мм. Конструктивное исполнение – закрытая гибочная рама. Используется при монтаже систем газо- и водоснабжения, в котлостроении и рихтовке труб.

Ручной гидравлический трубогиб VOLL V-Bend 4. Точная ручная гидравлическая холодная гибка на угол до 90° стальных труб диаметром 1/2″ - 4″, с толщиной стенки 2,75-6,0 мм. Закрытая гидравлическая система с быстрым автоматическим ходом поршня требует минимального технического обслуживания. Инструмент широко используется для монтажа систем газо- и водоснабжения.

Электрический гидравлический трубогиб V-Bend 4E. Высокопроизводительный трубогиб для точной холодной гибки на угол до 90° стальных труб диаметром 1/2″ - 4″ с толщиной стенки 2,75-6,0 мм. Быстрый автоматический возврат поршня экономит время. Эффективное производство фасонных деталей в условиях серийного производства. Оснащен мощной маслостанцией создающей в насосе давление с усилием 21 т.

Ручной трубогиб VOLL V-Bend MINI. Ручная гибка труб из цветных металлов (меди, латуни, алюминия) на угол до 180° диаметром 1/4″ - 3/8″ (6-10 мм). Используется для монтажа систем вентиляции, кондиционирования, гидравлики, пневматики и холодильной техники.

		VOLL V-Bend 1	VOLL V-Bend 4	VOLL V-Bend 4E	VOLL V-Bend MINI
Артикул		3.11000	3.14000	3.14003	3.11001
Мощность		-	-	0,75 кВт	-
Диаметр трубы		½ - 1"	½ - 4"	½ - 4"	¼ - ⅜"
Угол гибки		90°	90°	90°	90°
Рабочий ход		150 мм	370 мм	370 мм	-
Максимальное усилие		6 тонн	20 тонн	20 тонн	-
Толщина стенки		2,8 - 3,4 мм	3,7 - 6 мм	3,7 - 6 мм	-
Сегменты		½ / ¾ / 1"	½ / ¾ / 1 / 1¼ / 1½ / 2 / 2½ / 3 / 4"	½ / ¾ / 1 / 1¼ / 1½ / 2 / 2½ / 3 / 4"	-
Габариты		420х370х110 мм	750х700х700 мм	1190х460х270 мм	-
Вес		16 кг	168 кг	172 кг	-

Преимущества использования трубогибов VOLL

• • трубогибы VOLL прежде всего ценятся за доступную цену, надежность и продуманные инженерные решения
• • технология холодной гибки – это качество и простота. Отсутствие нагрева сохраняет защитное покрытие материала
• • конструкция трубогиба и сменные сегменты, предотвращают сплющивание, гофры, и заломы трубы
• • закрытая система гидравлики не требует доливки масла или специального обслуживания в процессе эксплуатации
• • высокая производительность моделей, оснащенных масляными станциями, позволяющими выполнять гибку труб без значительных физических усилий
• • простота конструкции делает ремонт и сервисное обслуживание быстрым и не требует специальных знаний
• • прочная стальная закрытая рама выдерживает серьезные нагрузки и создана для работы в тяжелых условиях
• • порошковое покрытие рамы устойчиво к механическим воздействиям и защищает металл от коррозии

Эксплуатация трубогиба VOLL

• • после распаковки проверьте комплектацию. Соберите трубогиб в соответствии с Руководством по эксплуатации.
• • установите трубу в трубогиб и закройте верхнюю планку стальной рамы
• • включите маслостанцию и выполните гибку трубы
• • отключите маслостанцию и возвратите шток в исходное положение
• • извлеките трубу из трубогиба
• • слейте остатки масла из обратного шланга в бак маслостанции

Дополнительная безопасность

• • перед началом работы убедитесь в надежной фиксации всех креплений и соединений
• • не разбирайте трубогиб, находящийся под нагрузкой
• • не находитесь во время гибки со стороны выхода выдвижного штока
• • не пользуйтесь трубогибом при деформированных несущих деталях

Уход за трубогибом VOLL

• • проверяйте уровень масла перед каждым использованием трубогиба. Не допускайте попадания воздуха в гидросистему
• • содержите шток цилиндра в чистоте. Не допускайте попадания грязи, песка, ржавчины и других частиц на шток – это может привести к поломке трубогиба
• • перед работой смазывайте трубу, гибочный элемент и боковые упоры. Смазка трущихся поверхностей исключит получение бракованного изделия
• • перед длительным хранением очистите все детали от загрязнений, смажьте трущиеся поверхности и законсервируйте оборудование согласно рекомендациям производителя
• • храните трубогиб в сухом помещении, защищенном от пыли и влаги

Заключение

Трубогиб VOLL - это один из лучших вариантов в своем классе, что определяет его как ″профессиональный инструмент по доступной цене″. Трубогибы VOLL занимают уверенную нишу между дешевыми аналогами и брендовыми моделями. Это проверенный инструмент для строителей, сантехников и домашних мастеров. Трубогибы VOLL не претендуют на звание премиум-инструмента, но честно отрабатывают свою цену.
